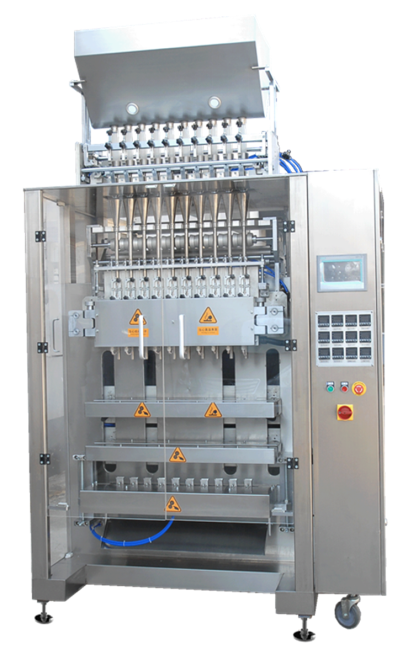

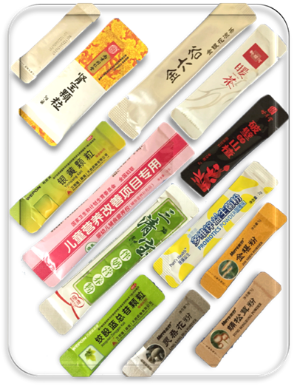

DXDK750產品外觀及產品樣袋
全伺服多列背封包裝機型，可應用于醫藥、食品、化妝品等行業，能夠對片劑、膠囊、規則異型片、顆粒、粉劑、液體等不同形態的物料進行自動充填包裝。
DXDK750多列背封包裝機簡介
DXDK750 多列背封自動包裝機是我公司自主研發，不斷改進提升，生產的一種高品質、高性能的全自動包裝機，具有自動完成送料、計量、制袋、充填、封口、打印日期及成品輸出等一系列自動功能。本機電器采用高精度運膜系統、PLC 程序控制、先進的觸摸式人機界面、光電自動跟蹤、PID 數字式恒溫控制系統等，整機的操作簡單、完美。是食品、藥品包裝行業提高生產效率，降低勞動強度，提高包裝檔次的******設備。
本設備是一臺自動包裝機械，用于冷軋純鋁復合包裝、多層復合膜、塑料膜等的袋包裝，所配套的多通道物料充填裝置能夠連續地給包裝袋充入包裝物， 并同時分切出單個或多個包裝。

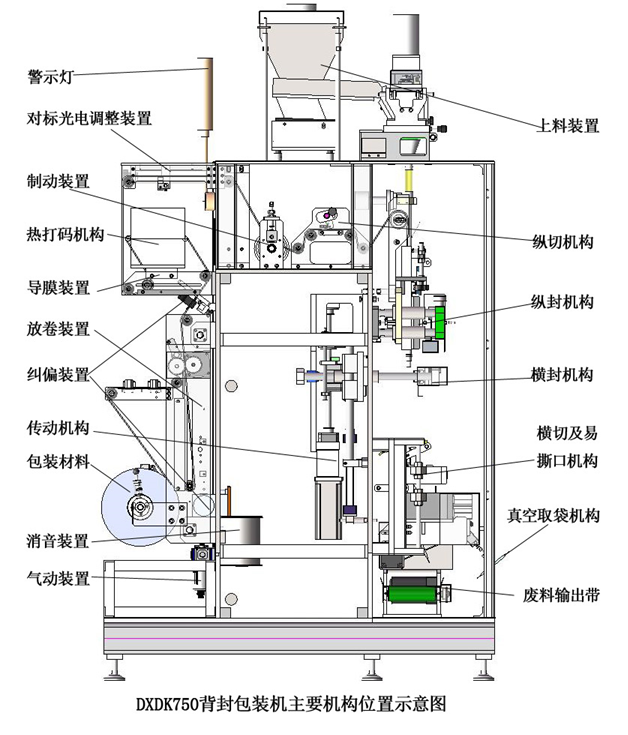

DXDK750主要機構位置示意圖

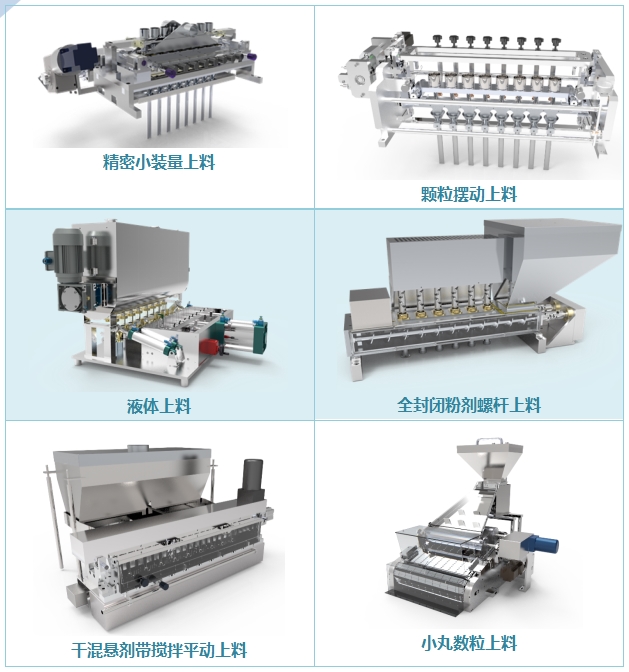

DXDK750主要上料方式

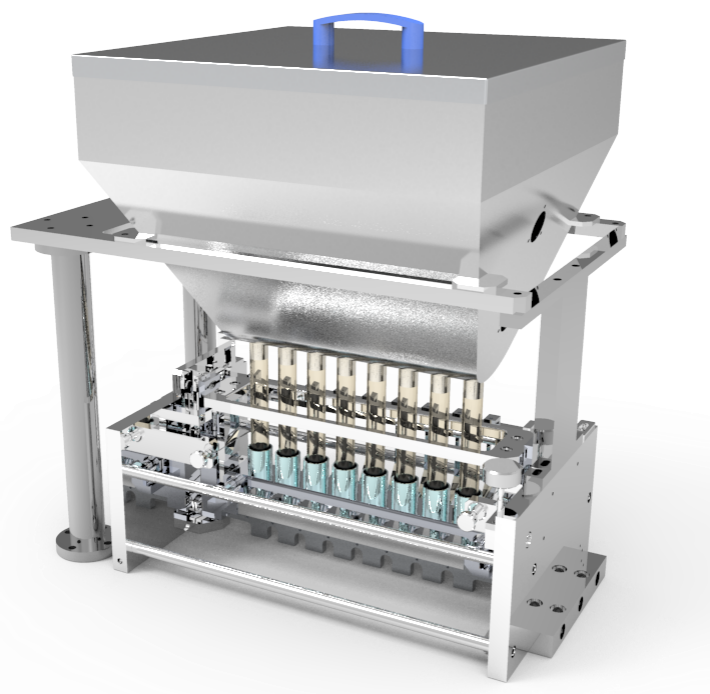

顆粒充填上料機，充填時間是通過調整人機界面控制氣缸實現的，充填時間是在橫封封合后的一瞬間開始充填上料。 計量的調整方法：首先打開上料開關，先要調整好移動料管和計量斗的位置關系，計量斗完全閉合時移動料管才能平移到計量斗里開始下料，移動料管平移到計量板里計量斗才能打開。如果位置不對 就要相應調整氣缸1和氣缸2的位置，把擺動料管與計量斗的位置調整好后才能調整下料時間。調整下料時間，正確的下料時間是：橫封水平封合時計量斗即將打開，當位置不正確時需要調整氣缸2的打開時間，位置正確后才能加料。

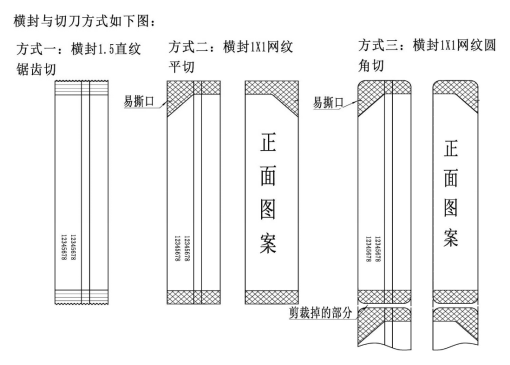

DXDK750主要橫切方式
我公司提供三種橫切斷方式，平切，鋸齒切，模切。
設備型號 | DXDK750 |
主要技術規格 | |
包裝范圍
| 廣泛的應用于食品，醫藥和化工產品中的松散，無粘性的顆粒狀物料的自動包裝。如（藥品）沖劑，速溶咖啡，味精，白糖，干燥劑等。也可用于粉劑，液體和粘稠液體的包裝。 |
包裝功能 | 具有完成自動送料、計量、制袋、充填、封口、打印日期及成品輸出等一系列自動功能，也可根據用戶的要求實現自動對正色標的功能。該機的上料部分改變了以往比較單一的下料方式，采取了依據不同的藥品而采用不同的上料機，上料類型豐富，滿足不同用戶需求。 |
包裝材料 | 尼龍膜/聚酯膜復合，聚酯膜/聚酯復合膜,尼龍膜/純鋁箔/聚酯膜復合,聚酯膜/純鋁箔復合,聚酯膜和其他可提供熱封合功能的材料復合.(包裝材料不能是易燃,易爆,易腐等列入危險化學品或物質的材料) 包材******寬度:750mm； 包材******外徑：φ300mm； 包材芯徑：φ75mm； 包材厚度：0.05－0.1mm |
電源規格 | 380V 50Hz |
總用電功率 | 8.5kw（根據列數不同略有不同） |
壓縮空氣壓強（Mpa） | 0.6 Mpa |
壓縮空氣耗量（m3/min） | 1.8立方米/分 |
噪聲（dBA） | 78dB(A) |

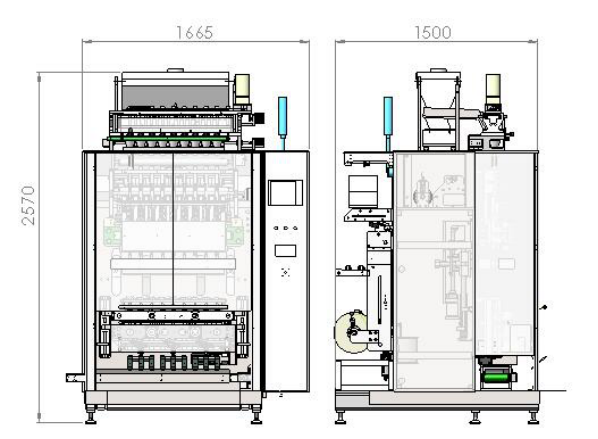

外形尺寸（L*W*H） | 1650*1500*2850mm（高度依據客戶要求略有不同） |
包裝物料 | 顆粒沖劑 液體 粉劑 |
縱向列數 | 4－12列 |
包裝容量 | 2-200ml 計量精度：±5% |
制袋能力 | 袋寬20mm≤W≤70mm 袋長：50mm≤L≤190mm |
包材寬度 | 750mm |
生產日期批號 | 配色帶打碼或鋼打碼，激光打碼 |
切刀方式 | 平刀切、鋸齒切，圓角切 |
包材 | 復合包裝材料（BOPP/PE等） |
橫切斷頻率(次／鐘) | 20-40次／分鐘，依據使用要求可進行無級（設定）調整。 |
重量 | 2400kg |
生產過程自動控制能力 | 物料充填、包材張力、封合溫度、裁切速度、切線控制、無級調速 |
已通過鑒定級別 | 市產品質量監督檢驗所 |
對用戶承諾 | 實行三包：一年保修，常年維修，長期供應配件，省內24小時，外省48小時內現場服務。 |
工作原理: | 包裝材料由位于機體后側的放卷機構導出，經放卷輥后進入打印批號(可根據可選擇)、縱切、熱封成型并在此處完成了對物料充填及封合過程,然后通橫封、橫切最后形成成品輸出。 |
基本配置及結構 | 該機主要由機體、充填系統、傳動系統、薄膜放卷、封合、打字（可選配熱打碼機）、縱切、橫切、輸送機（選配）、氣動系統、電控系統等部分組成。 |
機體: | 機體是整機的基礎，DXDF750多列背封包裝機的機體采用了鋼板框架結構焊接結構，其機體為結構鋼焊結而成，烤漆架體（外部為白鋼板），使機體有足夠的剛度以保證機器安全運轉，機體左側和后面均有可打開，便于安裝、檢查和設備的維修，機體內為傳動系統，該機的電控箱在機體右側，方便操作。機體的接地部分為六個可調節的地腳。 |
充填系統: | 由于該機自身特點的要求，因此對充填系統有著特殊的要求根據不同藥品的形狀和特點相應的改變了供料的方式以保證充填的合格率。其充填滑效果優良。 |
DXDK750多列背封包裝機主要電器材料表(以10列為例)
物 資 名 稱 | 規 格 型 號 | 單位 | 數量 | 廠家 |
可編程控制器 | FX3U-48MT | 1 | 三菱 | |
空氣開關 | 1P6A | 1 | 天水 | |
空氣開關 | 1P10A | 3 | 天水 | |
直流電源 | S50-2A | 1 | 明緯 | |
中間繼電器 | RJ2S-CL-DC24V | 4 | 和泉 | |
固態繼電器 | E1542-32K | 10 | 百特 | |
固態繼電器 | E4042-32K | 2 | 百特 | |
伺服驅動器 | ASD-B2-1521-B | 1 | 臺達 | |
主伺服電機 | ECMA-E11315SS | 1 | 臺達 | |
溫控模塊 | SAT100-000011 | 3 | 匯邦 | |
加熱扁帶 | 22*750 | 4 | 自制 | |
加熱管 | 10*200 | 10 | 自制 | |
熱電偶 | 12 | 自制 | ||
人機界面 | MT6103IP | 1 | 威綸 | |
接近開關 | PRE12-4DN | 3 | 奧托尼斯 | |
接近開關 | PSNT17-5DO | 1 | 奧托尼斯 | |
對標開關 | Z3N-T22 | 1 | JULONG |
